Klipni akumulator

Klipni akumulator je mehanički uređaj koji koristi stlačivost plina (obično dušika) za pohranjivanje hidrauličke energije. Široko se koristi u hidrauličkim sustavima kao regulator energije. Izolira hidrauličku tekućinu od plina kroz klip kako bi se postiglo učinkovito skladištenje i oslobađanje energije.

Zatražite ponudu >

PREV：Nema prethodnog proizvoda DALJE：Nema sljedećeg proizvoda

Definicija jezgre i struktura
Klipni akumulator spada u kategoriju hidraulički izoliranih akumulatora. Uglavnom se sastoji od sljedećih komponenti:
1. Glavna struktura: Uključuje cilindar (uljnu komoru), klip, plinsku komoru i završne kapice. Klip se nalazi unutar cilindra, odvajajući komoru hidrauličke tekućine (donji dio) od plinske komore (gornji dio).
2. Sustav brtvljenja: Brtve visoke preciznosti ugrađene su na obje strane klipa kako bi se spriječilo prodiranje plina u hidrauličku tekućinu, čime se održava čistoća hidrauličke tekućine.
3. Kontrolni ventili: Tipično opremljeni ventilom za prednabijanje i nepovratnim ventilom za punjenje stlačenog plina i kontrolu protoka hidrauličke tekućine.

Princip rada
Radni proces klipnog akumulatora sličan je onom kod ogromne "opruge":
1. Stadij skladištenja energije: Kada se tlak u hidrauličkom sustavu poveća (iznad tlaka predpunjenja plina), hidraulička tekućina ulazi u akumulator kroz povratni ventil, gurajući klip prema gore i komprimirajući plin u gornjem dijelu. Kako se volumen plina smanjuje, energija se pohranjuje.
2. Faza oslobađanja energije: Kada sustav treba dodatnu hidrauličku energiju (tlak padne), komprimirani plin se brzo širi, gurajući klip prema dolje. Kretanje klipa prema dolje tjera hidrauličku tekućinu natrag u sustav, oslobađajući energiju.

Napomena o naručivanju
1. Na primjer: Nazivni tlak: 31,5MPa. Unutarnji promjer školjke (mm): 180 mm, nazivni volumen: 20 L, hidraulički priključak: navojni; tip navoja završne kapice: muški, srednji: hidrauličko ulje; tipična šifra modela za klipni akumulator bi bila: HXQ-A-20/31.5-L-Y-180.
2. Za posebne zahtjeve za klipni akumulator, kontaktirajte nas.
3. Zadržavamo pravo izmjene dizajna.

Proizvod
Opis

Možemo dizajnirati i razvijati prema potrebama naših kupaca kako bismo zadovoljili zahtjeve različitih klijenata.

Oznake modela

1. Vrsta proizvoda
Klipni akumulatori

2. Izgradnja
O: Navoj završne kapice: muški
B: Navoj završne kapice: ženski

3. Nazivni volumen (L): 0,5~250L

4. Nazivni tlak (MPa): 10-31,5 MPa

5. Hidraulički priključak
L: Navojem
F: Prirubnica

6. Srednje
Y: Hidraulično ulje
R: Emulzija i voda-glikol

7. Parametar unutarnjeg promjera (mm)

Specifikacije proizvoda

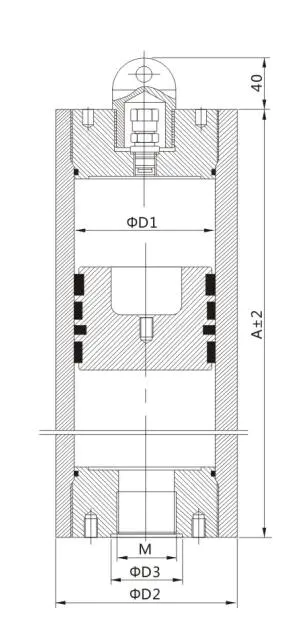

Kod modela i veličina

Kod modela	Nazivni volumen (L)	ΦD1 (mm)	ΦD2 (mm)	A (mm)	Dopušteni radni tlak (MPa)	ΦD3 (mm)	M	Težina (kg)
HXQ-A-0,5/※-L-Y-80	0.5	80	98	275	10~31.5	35	M27×2	10
HXQ-A-1/※-L-Y-80	1	80	98	375	10~31.5	35	M27×2	12
HXQ-A-2/※-L-Y-80	2	80	98	575	10~31.5	35	M27×2	16
HXQ-A-2,5/※-L-Y-100	2.5	100	126	500	10~31.5	50	M42×2	26
HXQ-A-5/※-L-Y-80	5	100	126	820	10~31.5	50	M42×2	38
HXQ-A-7,5/※-L-Y-100	7.5	100	126	1140	10~31.5	50	M42×2	49
HXQ-A-2/※-L-Y-125	2	125	155	360	10~31.5	50	M42×2	34
HXQ-A-5/※-L-Y-125	5	125	155	600	10~31.5	50	M42×2	49
HXQ-A-15/※-L-Y-125	15	125	155	1415	10~31.5	50	M42×2	99
HXQ-A-6/※-L-Y-150	6	150	180	555	10~31.5	60	M48×2	52
HXQ-A-20/※-L-Y-150	20	150	180	1345	10~31.5	60	M48×2	100
HXQ-A-32/※-L-Y-150	32	150	180	2025	10~31.5	60	M48×2	142
HXQ-A-10/※-L-Y-180	10	180	216	655	10~31.5	70	M60×2	93
HXQ-A-20/※-L-Y-180	20	180	216	1050	10~31.5	70	M60×2	128
HXQ-A-50/※-L-Y-180	50	180	216	2225	10~31.5	70	M60×2	231
HXQ-A-20/※-L-Y-200	20	200	235	925	10~31.5	70	M60×2	136
HXQ-A-40/※-L-Y-200	40	200	235	1565	10~31.5	70	M60×2	196
HXQ-A-80/※-L-Y-200	80	200	235	2835	10~31.5	70	M60×2	316
HXQ-A-50/※-L-Y-250	50	250	290	1345	10~31.5	80	M72×2	256
HXQ-A-80/※-L-Y-250	80	250	290	1960	10~31.5	80	M72×2	338
HXQ-A-100/※-L-Y-250	100	250	290	2360	10~31.5	80	M72×2	390
HXQ-A-125/※-L-Y-250	120	250	290	2775	10~31.5	80	M72×2	446
HXQ-A-100/※-L-Y-350	100	350	406	1530	10~31.5	80	M72×2	560
HXQ-A-120/※-L-Y-350	120	350	406	1740	10~31.5	80	M72×2	610
HXQ-A-180/※-L-Y-350	180	350	406	2360	10~31.5	80	M72×2	750
HXQ-A-250/※-L-Y-350	250	350	406	3000	10~31.5	80	M72×2	900
